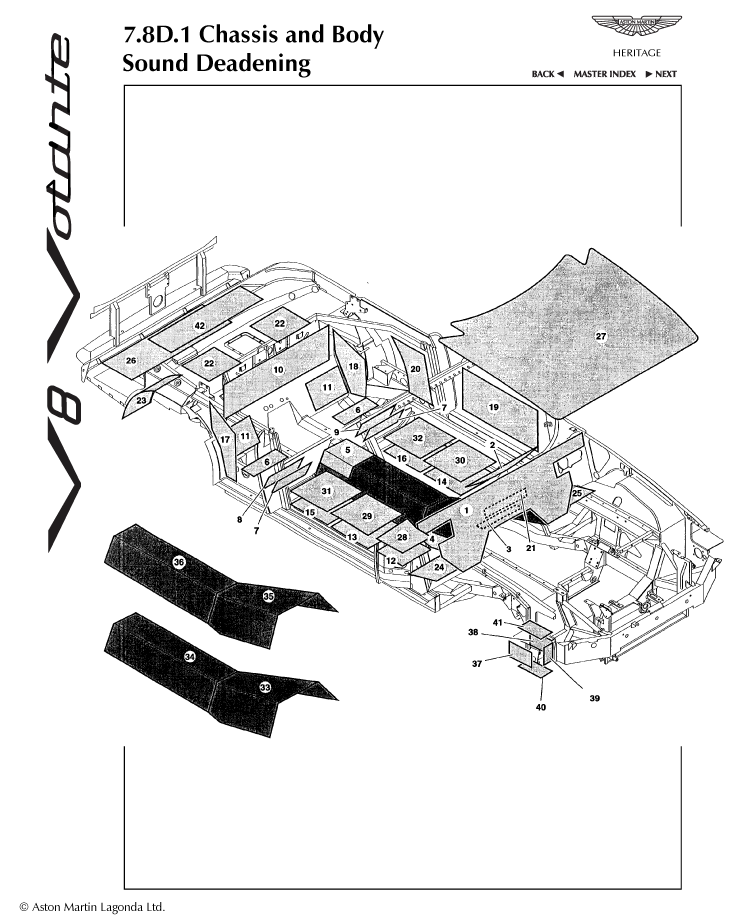

7.8d.1 - Sound Deadening Parts
Washer, M5x38 OD speedfix
New / New
Diagram No:
-
Quantity:
28
Available to order (2-3 days delay)
Sealer, black, adaptor plate to tunnel
New / New
Diagram No:
-
Quantity:
A/R
Available to order (2-3 days delay)
Insulation, front bulkhead
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Underlay, front, RH
New / New
Diagram No:
28
Quantity:
1
Available to order (2-3 days delay)
Insulation, front bulkhead
New / New
Diagram No:
1
Quantity:
1
Available to order (2-3 days delay)
Armaflex, grade 22, 53x32x19
New / New
Diagram No:
-
Quantity:
2
Available to order (2-3 days delay)
Panel, bottom insulation, RH
New / New
Diagram No:
40
Quantity:
1
Available to order (2-3 days delay)
Panel, outer insulation, LH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Underlay, front, rear, LH
New / New
Diagram No:
30
Quantity:
1
Available to order (2-3 days delay)
Damping panel, rear floor pan, RH
New / New
Diagram No:
15
Quantity:
1
Available to order (2-3 days delay)
Foam fire flex, 80x80x10
New / New
Diagram No:
-
Quantity:
2
Available to order (2-3 days delay)
Insulation, toeboard, LH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Insulation, front bulkhead (col)
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Damping panel, heelboard, rear, LH
New / New
Diagram No:
9
Quantity:
1
Available to order (2-3 days delay)
Panel, top insulation, RH
New / New
Diagram No:
41
Quantity:
1
Available to order (2-3 days delay)
Panel, inner insulation, LH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Damping panel, front floor pan, RH
New / New
Diagram No:
12
Quantity:
1
Available to order (2-3 days delay)
Damping panel, wheelarch side inner, RH
New / New
Diagram No:
17
Quantity:
1
Available to order (2-3 days delay)
Underlay, rear, LH
New / New
Diagram No:
32
Quantity:
1
Available to order (2-3 days delay)
Damping panel, door panel
New / New
Diagram No:
19
Quantity:
2
Available to order (2-3 days delay)
Panel, top insulation, LH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Damping panel, rear, front floor pan, RH
New / New
Diagram No:
13
Quantity:
1
Available to order (2-3 days delay)
Panel, front insulation, RH
New / New
Diagram No:
39
Quantity:
1
Available to order (2-3 days delay)
Quilt cover
New / New
Diagram No:
35
Quantity:
1
Available to order (2-3 days delay)
Insulation, tunnel front
New / New
Diagram No:
33
Quantity:
1
Available to order (2-3 days delay)
Insulation kit, front wing
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Damping panel, rear, front floor pan, LH
New / New
Diagram No:
14
Quantity:
1
Available to order (2-3 days delay)
Insulation, toeboard, RH
New / New
Diagram No:
24
Quantity:
1
Available to order (2-3 days delay)
Insulation, front bulkhead (col)
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Insulation, tunnel rear
New / New
Diagram No:
34
Quantity:
1
Available to order (2-3 days delay)
Damping panel, upper tunnel
New / New
Diagram No:
3
Quantity:
1
Available to order (2-3 days delay)
Insulation, toeboard, LH
New / New
Diagram No:
25
Quantity:
1
Available to order (2-3 days delay)
Damping panel, rear wing, RH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Insulation, fuel tank
New / New
Diagram No:
42
Quantity:
1
Available to order (2-3 days delay)
Damping panel, tunnel, lower
New / New
Diagram No:
4
Quantity:
2
Available to order (2-3 days delay)
Damping panel, platform, hood well
New / New
Diagram No:
22
Quantity:
2
Available to order (2-3 days delay)
Damping panel, rear wing, LH
New / New
Diagram No:
20
Quantity:
1
Available to order (2-3 days delay)
Quilt, rear
New / New
Diagram No:
36
Quantity:
1
Available to order (2-3 days delay)
Damping panel, rear wheelarch, inner boot
New / New
Diagram No:
23
Quantity:
2
Available to order (2-3 days delay)
Damping panel, rear bulkhead, lower
New / New
Diagram No:
11
Quantity:
1
Available to order (2-3 days delay)
Panel, front insulation, LH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Panel, outer insulation, RH
New / New
Diagram No:
37
Quantity:
1
Available to order (2-3 days delay)
Underlay, front, rear, RH
New / New
Diagram No:
29
Quantity:
1
Available to order (2-3 days delay)
Kit, body sound deadening
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Damping panel, boot floor
New / New
Diagram No:
26
Quantity:
1
Available to order (2-3 days delay)
Underlay, front, LH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Insulation, toeboard, RH
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Kit, underlay, sound deadening
New / New
Diagram No:
-
Quantity:
1
Available to order (2-3 days delay)
Damping panel, heelboard, rear, RH
New / New
Diagram No:
8
Quantity:
1
Available to order (2-3 days delay)
Damping panel, bulkhead int, upper
New / New
Diagram No:
2
Quantity:
1
Available to order (2-3 days delay)
